Mit einer Kanal-TV-Inspektion sehen Sie, in welchem Zustand Ihre Abwasserleitungen wirklich sind. Die Kamera zeigt zum Beispiel Risse oder eingewachsene Wurzeln. Die Kosten hängen vor allem davon ab, wie gut die Leitung zugänglich ist, ob vorher gereinigt werden muss und welches Protokoll Sie brauchen. Um Schäden zu finden und eine Sanierung zu planen, genügt die Kamerafahrt. Verlangen Satzung oder Amt einen gemessenen Nachweis der Dichtheit, brauchen Sie zusätzlich eine Dichtheitsprüfung.
Was die Kamera sichtbar macht und wo ihre Grenzen liegen

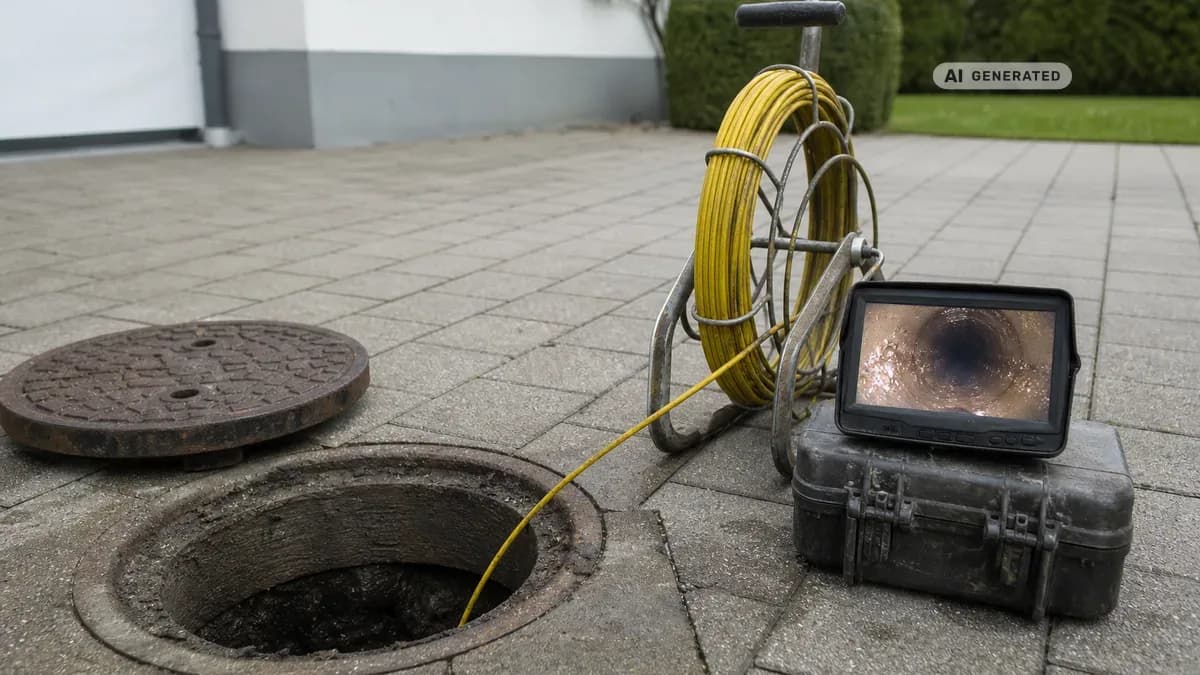

Bei der Kamera- oder TV-Inspektion schiebt der Techniker einen Kamerakopf an einem Schiebeaal durch die Leitung oder lässt ihn auf einem kleinen Fahrwagen hindurchfahren. Auf dem Monitor sieht er live, wie es im Rohr aussieht, und notiert zu jeder Auffälligkeit die Meterangabe. Häufig findet man Engstellen durch Fett und Kalk oder verrutschte Rohrverbindungen. Oft zeigen sich auch Bögen, in denen Wasser stehen bleibt.
Die Kamera zeigt Schäden, eine Dichtheitsmessung ersetzt sie nicht. Ein feiner Haarriss oder eine undichte Muffe sieht auf dem Bildschirm vielleicht harmlos aus und lässt trotzdem Abwasser ins Erdreich sickern. Andersherum wirkt ein alter, rauer Steinzeugabschnitt manchmal dramatischer, als er tatsächlich ist.
Kamerainspektion und Dichtheitsprüfung nebeneinander
Optische Kanal-TV-Inspektion
- Zeigt, welcher Schaden wo sitzt, mit Meterangabe
- Entdeckt Ablagerungen, Wurzeln, Versätze und Probleme mit dem Gefälle
- Liefert Fotos und Video als Grundlage für die Sanierung
- Ist kein gemessener Nachweis der Dichtheit
Dichtheitsprüfung
- Prüft, ob die Leitung Wasser oder Luft hält
- Arbeitet nach festem Verfahren mit Wasser oder Luftdruck
- Ergebnis ist eindeutig: bestanden oder nicht bestanden
- Verrät nicht, an welcher Stelle der Schaden liegt
Schiebekamera oder Kamerawagen?
In Hausanschlüssen und Grundleitungen mit kleiner Nennweite arbeitet man mit mobilen Schiebekameras. Je nach Gerät kommen sie ab etwa DN 25 bis 50 durch die Leitung. In größeren Kanälen, zum Beispiel auf Gewerbe- und Industriegrundstücken, fahren selbstfahrende Kamerawagen mit schwenkbarem Kopf. Mit ihnen kann man auch Seitenzuläufe gezielt ins Bild nehmen. In vielen Kameraköpfen steckt ein Sender. Damit ortet der Techniker von oben, wo der Schaden unter Rasen oder Pflaster genau liegt (das spart Ihnen später unnötiges Aufbuddeln).
Bleibt die Kamera hängen, ist das selbst schon ein Befund: An dieser Stelle sitzt meist eine Wurzel oder ein Versatz.
Dichtheitsprüfung in Hanerau-Hademarschen: Verfahren und typische Anlässe
Für die Dichtheitsprüfung wird ein Abschnitt der Leitung mit Absperrblasen dichtgesetzt. Anschließend füllt man ihn mit Wasser oder setzt ihn unter Luftdruck. Während einer festgelegten Prüfzeit wird gemessen, ob Wasser nachgefüllt werden muss oder der Druck sinkt. Bei neu verlegten Leitungen richtet sich das Verfahren nach DIN EN 1610, bei bestehenden privaten Grundstücksentwässerungen nach DIN 1986-30. Welche Prüfung in Ihrem Fall gefordert ist, hängt von Lage, Alter und Anlass ab.
Ob und wann Sie in Hanerau-Hademarschen eine Prüfung nachweisen müssen, steht vor allem in der örtlichen Abwassersatzung. Ansprechen können Sie das Amt Mittelholstein oder den zuständigen Abwasserentsorger. Typische Anlässe sind ein Neubau oder Umbau der Leitungen, ein Grundstück im Wasserschutzgebiet oder eine Aufforderung durch den Entsorger. Auch beim Hauskauf möchten Käufer oft genau wissen, wie es um die Leitungen steht. Bei diesen Anzeichen sollten Sie die Leitung prüfen lassen:
- Verstopfungen kommen trotz Reinigung immer wieder
- Rasen oder Pflaster über der Leitung sackt ab
- Kellerwände sind auf Höhe der Grundleitung feucht
- Ratten tauchen im Garten in der Nähe der Hausanschlussleitung auf
- Große Bäume stehen nur wenige Meter von der Leitung entfernt
So läuft die Kamerainspektion Schritt für Schritt ab
Ein Tipp vorab: Läuft während der Befahrung im Haus Wasser, wird das Bild unbrauchbar. Lassen Sie Toilette, Waschmaschine und Spülmaschine in dieser Zeit aus (am besten sagen Sie auch den Mitbewohnern Bescheid).
Der Ablauf in fünf Schritten
- Zugang vorbereitenRevisionsschacht, Reinigungsöffnung oder Kontrollschacht vor dem Haus zugänglich machen. Falls vorhanden, den Entwässerungsplan griffbereit legen.
- Leitung vorab reinigenSind Ablagerungen oder Engstellen im Rohr, kommt die Kamera nicht weiter oder zeigt nur Schlamm. Dann wird erst gespült, damit man die Rohrwand überhaupt sieht.
- Befahrung mit OrtungDie Kamera fährt durch die Leitung. Jeder Befund wird mit Meterangabe und Foto dokumentiert, kritische Stellen werden von oben geortet und markiert.
- Dichtheitsprüfung, wenn gefordertDie Abschnitte werden abgesperrt und mit Wasser oder Luft geprüft. Prüfzeit und Messwerte landen im Protokoll.
- Ergebnis durchsprechenDirekt vor Ort oder anhand des Protokolls klären Sie gemeinsam, was eilt, was man im Auge behalten kann und welche Maßnahme Sinn ergibt.
Je besser Sie vorbereitet sind, desto weniger Zeit braucht der Techniker vor Ort, und das sehen Sie direkt auf der Rechnung.
Was kostet eine Kanal-TV-Inspektion? Diese Punkte bestimmen den Preis
Zwei Einsätze mit gleichem Namen können ganz unterschiedlich viel Arbeit machen. Eine saubere, gut zugängliche Leitung mit Revisionsschacht ist schnell befahren. Eine verwurzelte Grundleitung ohne Zugang muss dagegen erst gereinigt und danach gründlich dokumentiert werden.
Kostenfaktoren bei Kamerainspektion und Dichtheitsprüfung
| Was den Preis beeinflusst | Wirkung | Woran Sie es erkennen |
|---|---|---|
| Zugänglichkeit | Fehlen Schacht oder Reinigungsöffnung, muss ein anderer Zugang genutzt werden, zum Beispiel ein WC-Abgang. Das braucht mehr Zeit. | Kein Deckel im Hof, kein Leitungsplan zur Hand |
| Vorreinigung | Ablagerungen und Engstellen müssen vor der Befahrung weggespült werden. Das wird als eigener Posten berechnet. | Abfluss läuft träge, gluckert oder verstopft oft |
| Länge und Abzweige | Jeder Meter mehr und jeder Seitenzulauf verlängert Befahrung und Auswertung. | Mehrere Fallrohre, Anbauten, getrennte Regen- und Schmutzwasserleitung |
| Nennweite und Kameratyp | In großen Kanälen ist ein Kamerawagen nötig, eine Schiebekamera reicht dort nicht. | Gewerbegrundstück, Sammelleitung, großer Schachtdurchmesser |
| Dokumentationsumfang | Ein kurzer Befund ist schneller fertig als ein vollständiges Protokoll nach DIN EN 13508-2 mit Video. | Amt oder Käufer wollen einen formalen Nachweis |
| Dichtheitsprüfung | Absperren, Befüllen oder Druckaufbau sowie die Prüfzeit kommen zur Befahrung dazu. | Satzung oder Wasserschutzgebiet verlangen eine Druckprüfung |
| Einsatzzeit | Einsätze in der Nacht oder am Wochenende kosten in der Regel einen Zuschlag. | Akuter Rückstau statt planbarem Termin |
Den konkreten Betrag nennt Ihnen der Betrieb, wenn Sie Ihre Situation geschildert haben.
Steht sowieso eine Rohrreinigung an, hängen Sie die Kamerainspektion am besten gleich dran. Die Leitung ist dann schon frei und sauber, und eine zweite Anfahrt fällt oft weg.
Das Protokoll nach DIN EN 13508-2: Diese Unterlagen bekommen Sie
Die DIN EN 13508-2 schreibt ein einheitliches Kodiersystem für die optische Inspektion vor. In Deutschland ergänzt das DWA-Merkblatt M 149-2 diese Norm. Der Nutzen für Sie: Jeder Befund bekommt einen festen Code. Ein anderer Fachbetrieb oder das Amt versteht das Protokoll dadurch, ohne die Leitung selbst noch einmal befahren zu müssen. Zu einem vollständigen Protokoll gehören normalerweise:
- Stammdaten: Adresse, Datum, befahrene Abschnitte, Rohrmaterial und Nennweite
- Stationierung: für jeden Befund die Meterangabe ab einem festen Startpunkt
- Zustandscodes für Risse, Versätze, Wurzeleinwuchs, Ablagerungen und Anschlüsse
- Fotos der wichtigen Stellen sowie die Videoaufzeichnung
- Skizze oder Lageplan mit Leitungsverlauf und georteten Schäden
- Bei einer Druckprüfung: Verfahren, Prüfzeit und Messergebnis
Heben Sie Protokoll und Video bei Ihren Hausunterlagen auf. Bei der nächsten Prüfung können Sie dann vergleichen, ob ein Schaden größer geworden ist. Achten Sie darauf, dass der Startpunkt der Meterangaben klar benannt ist (zum Beispiel ein bestimmter Schacht). Sonst findet man die Stelle später kaum wieder.
Vom Befund zur Lösung: Reinigen, Fräsen oder Sanieren
Vor einer Sanierung muss die Leitung per Kamera befahren werden. Erst wenn klar ist, welcher Schaden wo und auf welcher Länge vorliegt, lässt sich die richtige Maßnahme wählen. Ablagerungen und weiche Engstellen bekommt man meist mit einer Hochdruckspülung weg. Harte Verkrustungen oder eingewachsene Wurzeln trägt man oft mit einem Fräsroboter ab. Mit einer zweiten Kamerafahrt wird danach geprüft, ob alles sauber ist. Sitzt ein Schaden an einer einzelnen Stelle, lässt sich das betroffene Teilstück reparieren. Zieht er sich über einen längeren Abschnitt, kommt eine grabenlose Sanierung der Leitung in Frage.
Haben Sie eine Hebeanlage oder Rückstausicherung, sollte die angeschlossene Leitung mit untersucht werden, denn ein verengter Abfluss setzt der Technik zusätzlich zu. Bei Gewerbebetrieben mit Küche lohnt sich ein Blick in die Leitung hinter dem Fettabscheider. Wird er nicht in den vorgeschriebenen Abständen geleert, gelangt Fett in den Kanal und lagert sich dort ab.
In über 16 Jahren an Abwasserleitungen sehen wir eine Lage immer wieder: Grundleitungen aus Steinzeug oder Beton sind häufig mehrere Jahrzehnte alt und verlaufen in Gärten mit altem Baumbestand. Ein einzelner Wurzeleinwuchs ist kein Grund zur Panik, sollte nach der Reinigung aber kontrolliert und bei Bedarf auf Dichtheit geprüft werden. Denn wo Wurzeln eindringen, gibt meist eine Rohrverbindung nach.
